VDMIS 스마트 CAD-LiNK

VDMIS는 정밀도와 생산성을 모두 제공하는 CMM 프로그래밍 및 검사 프로세스로 CAD 구성 요소 데이터를 완벽하게 연결합니다. 표준 국제 CAD 데이터 교환 프로토콜은 IGES, STEP, VRML 등에서 활용됩니다.

VDMIS는 정확성을 제공하고 표면 공칭 데이터 및 해당 벡터를 부품 모델에서 직접 선택할 수 있도록 정확한 솔리드 형식으로 CAD 모델을 표시하는 최신 세대 솔리드 모델링 엔진으로 제작되었습니다.

한 번의 마우스 클릭으로 검사 할 피쳐를 선택하기 만하면 전체 피쳐 인식 및 측정이 가능합니다.

표준 형식의 직접 CAD 데이터 가져 오기 : IGES, STEP (포함).
CATIA4, CATIA5, Parasolid, ProE, Solidworks 및 Unigraphics ... 등과 같은 기본 형식의 직접 CAD 데이터 가져 오기 (선택 사항)
스마트 충돌 회피 및 센서 선택.
측정 된 기능의 IGES 내보내기
다양한 CAD 모델 가져 오기

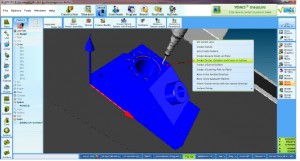

표면 및 기하학 인식
CAD 모델링 레이어링 및 색상 지정

원뿔형 엔티티를 여러 개 선택하려면 클릭하십시오.

임의의 곡면을 한 번 클릭하면 해당 곡면과 평행 한 모든 프리즘 요소를 읽을 수 있고, 다른 곡면을 클릭하여 모두 측정하고 DMIS 가공 프로그램을 작성할 수 있습니다.

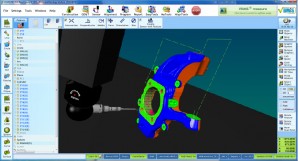

자동 충돌 방지 및 센서 선택

VDMIS는 충돌을 피하기 위해 프로브 경로를 지능적으로 계산하고 생성하며 측정 할 피처에 가장 적합한 센서를 생성 / 선택합니다. 모두 DMIS 프로그램에 자동으로 기록됩니다.

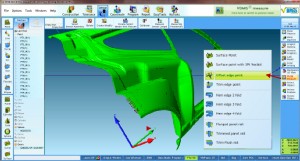

상대 측정을 포함한 IAI 판금 검사 기능의 전체 세트

얇은 벽 구성 요소 기능을 CMM 실행없이 CMM을 주저하지 않고 검사 할 수 있습니다. 또한 각 형상을 다른 형상과 비교하여 측정하여 스탬프 또는 성형 부품 내 패턴 편차를 수용 할 수 있습니다.
